灌注桩声测管埋设规范

2020-03-20 08:16上一篇:没有了 |下一篇

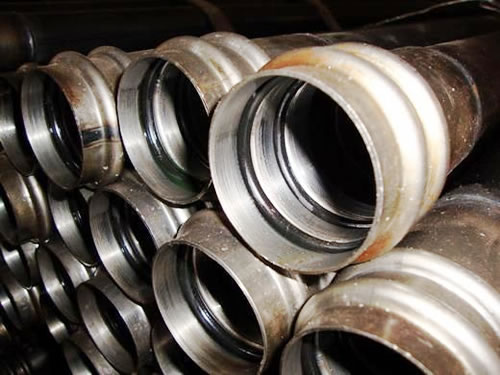

声测管
一、灌注桩声测管埋设规范
1、声测管生产厂家安装时桩径在0.6-1.0米之间的时候,和中心点三点一线布置两根;
2、声测管厂家安装时桩径在1.0-2.5米之间的时候,布置三根,位置以三根声测管呈等边三角形方式布置;
3、声测管厂家安装时桩径大于2.5米时,布置四根,位置要求四根声测管连接呈正方形布置。
二、灌注桩声测管捆绑钢筋笼
1、声测管可按规程直接固定在钢筋笼内侧上:固定方式可采用焊接或绑扎的方法,管子之间应按规程要求基本上保持平行,钢筋笼放入桩孔时应防止扭曲。
2、声测管厂家规程要求无论哪种接头方法都必须保证在较高的静水压力下不漏浆,安装接口内壁应保持平整,不应有焊渣、毛刺等凸出物,以免妨碍探头的自如移动,声测管的底部也应密封,安装完毕后应将上口用木塞堵住,以免浇灌混凝土时落入异物,致使孔道堵塞。
3、声测管厂家规程要求底节声测管与接地钢筋和加强筋是已经绑扎连接好的,可以直接利用吊车进行吊放的方法安装。底笼吊放至笼顶靠近钻机作业平台位置时,用钢柱或钢轨穿过加强筋位置并安装在作业平台上,进行第二节声测管吊放。因要调整第二节笼的声测管位置,所以第二节声测管是活动的,吊装时需要用钩子临时固定到接地钢筋和加强筋上的方法。第二节笼与底笼连接先安装接地钢筋,然后调整第二节笼中声测管的高度,连接声测管。依次顺序完成所有的钢筋笼吊装规程。
三、灌注桩声测管施工
声测管厂家按照铁道部“关于做好客运专线铁路基桩检测工作的通知”(铁建设函[2006]464号)的技术要求,对混凝土灌注桩应按其基桩总数的100%做规范的超声波无损检测。
1、应埋设声测管的工程桩:①设计桩径小于或等于800mm时不得少于2根声测管、②桩径大于800mm且小于或等于1600mm时不得少于3根声测管、③桩径大于1600mm时,不得少于4根声测管、④桩径大于2500mm时宜增加预埋声测管数量;2、声测管的规格:采用外径为50mm、壁厚不小于2.5mm的钢管;3、埋设要求:声测管连接处应光滑过渡,上下口用堵头密封;4、埋设过程中。
​声测管厂家的基桩、连续墙埋管数量:桩直径D≤800mm布置2根管;布置不少于3根管,布置不少于4根管,埋设方法:基桩声测管应沿桩截面外侧呈对称形状布置。声测管牢固绑扎(或焊接)在钢筋笼内侧。检测前应准备的资料:检测前应具有下列资料:工程地质资料、基础设计资料、施工原始记录(成孔及灌注记录等)和基桩平面布置图。混凝土强度要求:受检基桩混凝土强度至少达到设计强度的70%,或不小于15Mpa。
声测管宜选用钢管(钢管壁厚3.5mm),管内径宜50~60mm。
